DEA-2L型電氣控制箱，用于自動控制一套由U- ※※ AL 環式電動干油潤滑系統，在油泵經過任意的間隔時間后、自動地使油泵運轉，給油完成后自動停止。
控制箱能發出“供油時間延長”、“油箱液位低”、“超負載運轉”三種故障信號。設有一組外部接點，可向主機或主控室發送潤滑系統運轉狀況（停止、運轉、故障）信號。
二、外形尺寸
三、標牌符號及文字
序號
符號
標牌文字
序號
符號
標牌文字
1
1HL
電源
5
5HL
油箱液位低
2
2HL
停止
6
6HL
超負荷運轉
3
3HL
運轉
7
S0
任意運轉
4
4HL
供油時間延長
8
S1
故障復位

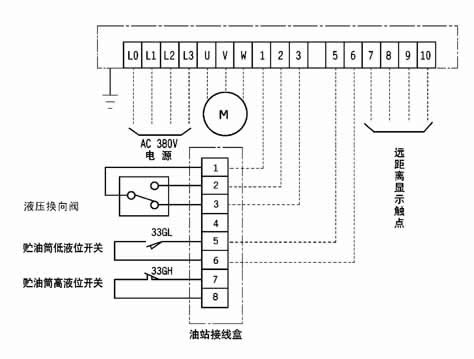

四、DEA-2L型電氣控制箱接線端子圖
五、使用說明
1、適用主電源3N 50HZ AC 380V。
2、適用環境溫度-10℃～40℃,濕度90%。
3、周?chē)h(huán)境無導電的介質（氣體、液體）。
4、垂直安裝，其傾斜度不大于5°。
