SMX*型單線分配器

一、概述
  SMX※型分配器適用于單線潤滑系統中,作為一種計量給油裝置,它靠分配器體內部的活塞將由入口輸入的潤滑劑以預定的量可靠地和強制性的分配到分配器各出油口該分配器由一片供給體、n片中間體、一片端部體組成,中間體的數量可根據所需出油口的數量來確定(至少一片) 分配器的出油口設置于分配器的兩個側面,在每片體上均有一把兩個出油口合二為一的并油機構,吐出口派生合并增大給油量方便組合片數最少3片最多10片




二、技術參數
中間片規格 08T 08S 16T 16S 24T 24S 32T 32S 40T 40S
每口循環給油量mt 0.08 0.16 0.16 0.32 0.24 0.48 0.32 0.64 0.4 0.8
出油口數 2 1 2 1 2 1 2 1 2 1
公稱壓力:20MPa;適用介質為錐入度不低于290(25℃,150g)l/10mm過
濾精度不底于lOOmm的潤滑脂或粘度不低于17cst過濾精度不低于25mm的潤滑油

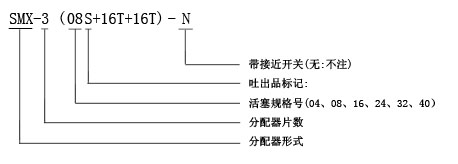

三、型號說明
  吐出口標記說明:
  T:為基本標準型,有二個出口分別從中間體二側出油
  S:只有一個出口(即T型二出口相通),油量是T型的二倍,左側或右側出油。
  LC:沒有左出口,從進油方向看左側出口與鄰接的后一片出口合并油量。
  RC:沒有右出口,從進油方向看右側出口與鄰接的后一片出口合并油量。
  2C:沒有出油口,左右出口均與鄰接的后一片出口合并油量。

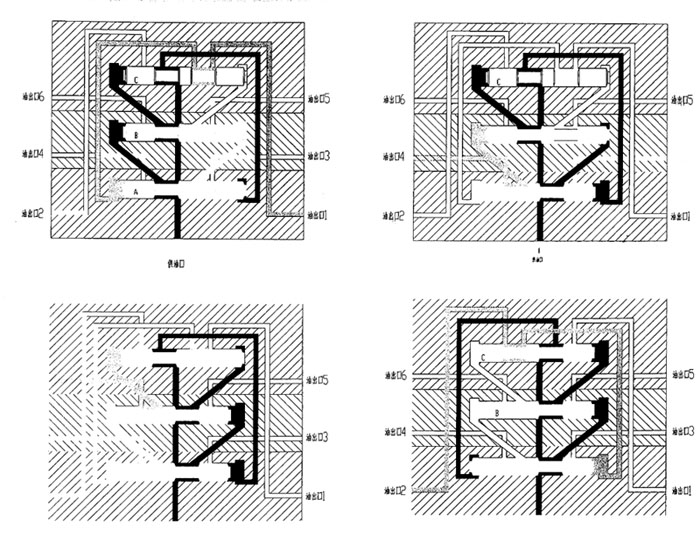

四、動作說明
  潤滑劑從供油口進入分配器壓送到活塞A的右側末端;钊鸄通過潤滑劑壓力而向左側運動。位于活塞A左側前端的潤滑劑通過殼體內部的通道輸送至油出口1。
  當活塞A到達其左側終端位置后,通向活塞B右側終端位置的連接通道打開。潤滑劑流動到活塞B右側的末端并使活塞B向左側運動。位于活塞B左側前端的潤滑劑通過殼體內部通道輸送至油出口4。
  當活塞B到達其左側終端位置后,通向活塞c右側終端位置的連接通道打開。潤滑劑流動到活塞C右側的末端并使活塞C向左側運動。位于塞C左側前端的潤滑劑通過殼體內部通道輸送至油出口6。
  當活塞C打通通向活塞A左側終端的連接通道后,潤滑劑流動并將活塞A向右推動。位于活塞A右側的潤滑劑輸送至油出口2。
  這時活塞B至c左側向右側運動,按以上相反方向順序運作完成一個周期循環并可重新開始一個新的循環。

五、自保持式超壓指示器
  安裝于分配器的預備出口,當潤滑點或管路阻塞時,壓力升高超過規定值時,指示器外部銷伸出。且外部銷由上部彈簧及壓板鎖定位置,這樣在潤滑系統停止工作,系統泄壓后,故障點指示器的外部銷一直保持伸出位置,以便工作人員能及時發現故障潤滑點。把壓板向上一撥,外部銷即可在下部彈簧力的作用下復位。
形式 ZB1/8-5 ZB1/8-7 ZB1/8-9 ZB1/8-15
設定壓力MPa 5 7 9 15

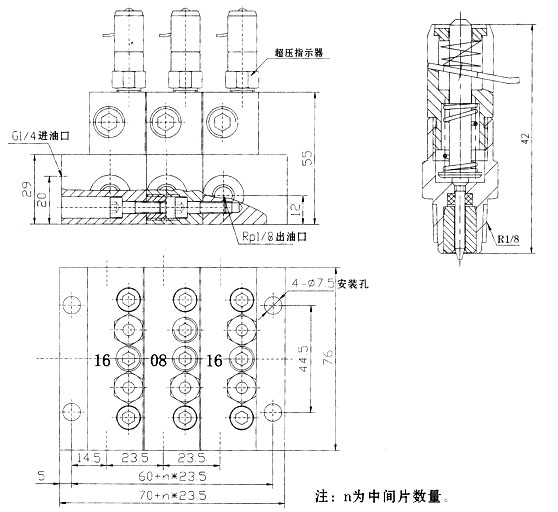

六、外形尺寸

七、訂貨說明
  訂貨時必須按型號說明詳細寫全所要訂貨的規格型號,并提供連接示意圖。
